Katalog 1. generace · manufacturing programme

Laboratorní technika pro zkoušení stavebních hmot

Autentický technický archiv podle tištěného katalogu Beton System spol. s r.o. (založeno 04. 06. 1990, Brno). Výrobní program zkušebních lisů, vibračních a rozlivových stolků, trojforem a Vicatových přístrojů dle evropských norem.

Disponujeme rozsáhlým technickým archivem zahrnujícím více než 95 % původní výkresové a výrobní dokumentace a téměř veškeré technické listy strojů Beton System pro zajištění přesného servisu a náhradních dílů.

ARCHIVNÍ ÚDAJ: Beton System spol. s r.o. · Žižkova 72, 616 00 Brno, Czech Republic
NORMOVÝ RÁMEC (historický): ČSN EN 196 · ISO · zkušební lisy řady BS

Výrobní program

TECH DATA · ČSN / ISO

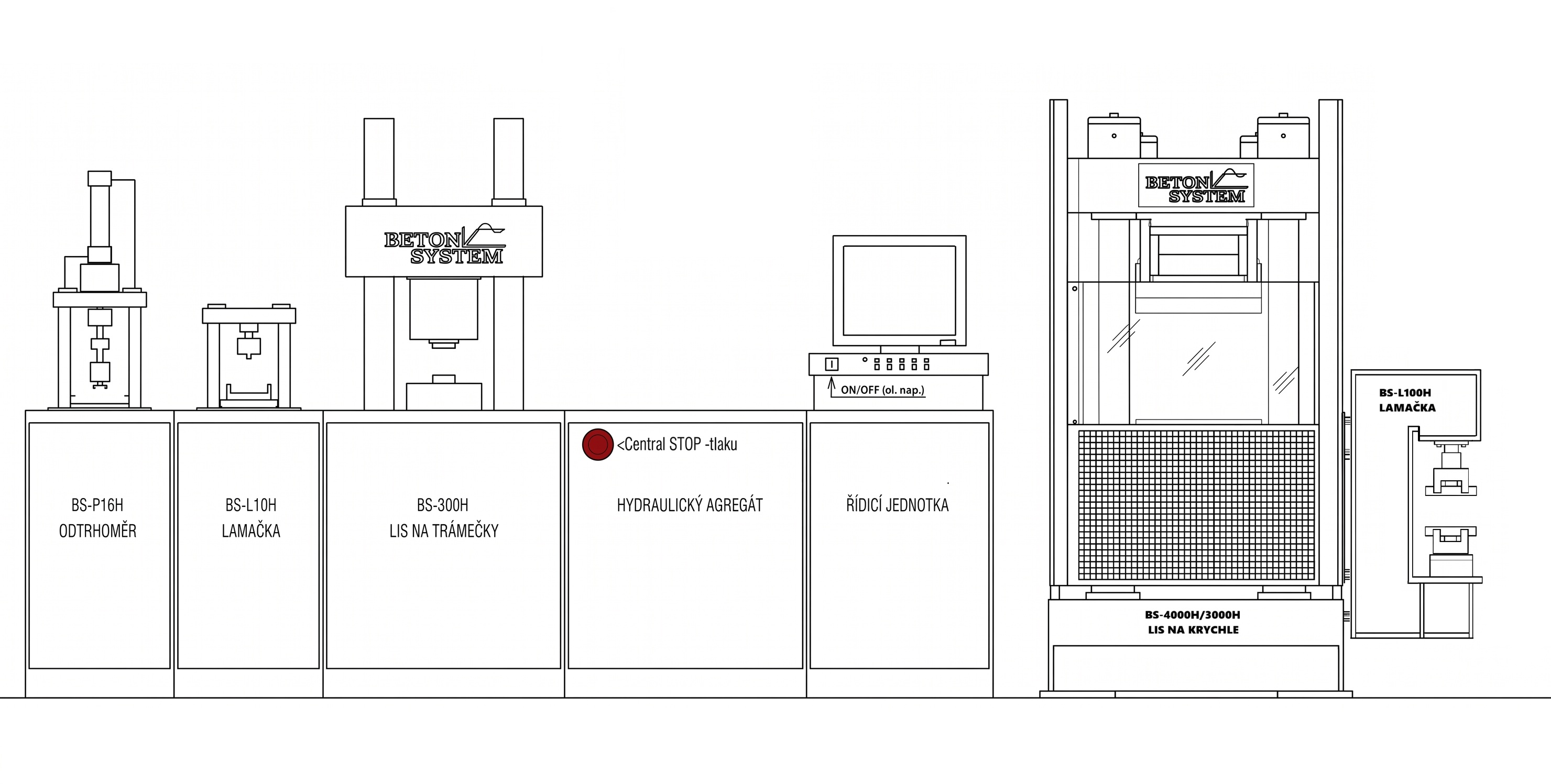

2D CAD výkres – kompletní modulární sestava zkušebního pracoviště BS DESTTEST 4310 — Kompletní modulární sestava zkušebního pracoviště BS DESTTEST 4310 (BS-P16H, BS-L10H, BS-300H, Hydraulický agregát, Řídicí jednotka, BS-4000H, L100H)

BS-300 / BS300H · zkušební lis

Zkušební lis BS-300

• COMPRESSION TESTING MACHINE • DRUCKPRÜFMASCHINE

Hydraulický zkušební lis pro cement a maltové vzorky. Těžký rám se svislými sloupy, řídicí stanice s CRT / PC monitorem a ovládacími prvky generací Beton System.

Jmenovitá síla	300 kN
Rychlost zatěžování	0,3 – 9,9 kN/s
Přesnost	± 1 %
Napájení	3×380 V / 50 Hz · 3 kW
Hmotnost	720 kg

Podpora a servis původních řídicích systémů pracujících na platformách MS-DOS, Windows XP i Windows 7, včetně možnosti přechodu na moderní digitální měřicí rozhraní.

EN / ČSN · řada BS

DESTTEST 3310 COMPACT · lis

Lis DESTTEST 3310 COMPACT

• CEMENT TESTING MACHINE • ZKUŠEBNÍ PRACOVIŠTĚ

Modulární zkušební pracoviště (manuál 2010) pro destruktivní zkoušky cementu a malty: lamačka BS-10H / BS-100H, přídržnost BS-P16H, lis BS-300H / BS-3000H, hydraulický agregát a řídicí jednotka s programem BST.

Síly modulů	10 / 16 / 100 / 300 / 3 000 kN
Přesnost	±1 % (5–100 % jmenovité síly)
Napájení	400 V / TN-S · 50 Hz · max. 2,5 kW
Řízení	PC + BST · Ethernet
Hmotnost BS-300H	420 kg (+ agregát 170 kg)

Podpora a servis původních řídicích systémů pracujících na platformách MS-DOS, Windows XP i Windows 7, včetně možnosti přechodu na moderní digitální měřicí rozhraní.

ČSN EN 196 · TCM 151/93-1600

AVH-20 MULTI · objemová stálost

Přístroj AVH-20 MULTI

• SOUNDNESS / LE CHATELIER BATH

Nerezová vana s regulací teploty a času pro stanovení objemové stálosti cementu dle ČSN EN 196-3.

Teplota	20–98 °C · krok 1 °C
Doba zkoušky	10 min – 9 d 23 h 55 min
Náběh na var	30 ± 5 min (8 l / 20 °C)
Napájení / příkon	230 V / 50 Hz · 2,5 kW
Hmotnost	16 kg

ČSN EN 196-3

VLH-203-R - KLIMATIZOVANÁ SKŘÍŇ VLHKÉHO ULOŽENÍ

Klimatizovaná skříň VLH-203-R

• CURING CABINET

Řízené vlhké uložení cementových zkušebních těles ve formách s relativní vlhkostí > 90 % a teplotou 20,0 °C ± 1,0 °C dle ČSN EN 196-1. Dvouplášťová skříň pro uložení až 20 trojforem 40×40×160 mm.

Vnitřní objem	cca 200 litrů
Teplotní rozsah	18 až 25 °C (přesnost ±0,5 °C)
Relativní vlhkost	90 až 98 %
Police	Výsuvné nerezové rošty pro uložení forem
Napájení / příkon	230 V / 50 Hz · 1,0 kW
Rozměry / hmotnost	1550 × 550 × 1410 mm · 205 kg

ČSN EN 196-1 · vlhké uložení

HZP-16 / HZP-16DF - PŘÍSTROJ PŘÍDRŽNOSTI

HZP-16 / HZP-16DF — přístroj přídržnosti

• PULL-OFF TESTER 16 kN

Hydraulický zkušební přístroj pro stanovení přídržnosti povrchových úprav, malt, omítek a reprofilačních materiálů k podkladu tahem dle ČSN 73 1324 a ČSN EN 1542.

Jmenovitá zkušební síla	0 až 16 kN
Měřicí systém	Přesný digitální snímač / hydraulický manometr třídy 1
Zkušební terče	Ocelové / duralové ø 50 mm (volitelně 20, 35 mm a čtvercové)
Zdvih pístu	10 mm
Hmotnost přístroje	cca 5,5 kg
Norma	ČSN 73 1324 / ČSN EN 1542 / ČSN EN 12636

ČSN 73 1324 · ČSN EN 1542 · pull-off

BS-L10H / BS-10H · lamačka

Lamačka BS-L10H

• FLEXURAL / TRANSVERSE TESTER

Hydraulická lamačka pro měření pevnosti v ohybu (tlak za ohybu) cementových trámečků; modul sestavy DESTTEST / BS (jmenovitá síla 10 kN).

Jmenovitá síla	10 kN
Max. tlak hydrauliky	8,5 MPa
Přesnost	±1 % (5–100 % jmenovité síly)
Rozměry	400 × 600 × 1200 mm
Hmotnost	75 kg

ČSN EN 196-1 · ohyb

LSG-200 · vzduchové prosévání

Prosívací přístroj LSG-200

• AIR JET SIEVE • LUFTSTRAHLSIEB

Vzduchový prosívací přístroj pro suché prosévání práškových materiálů (cementy, vápna, prachy) v rozsahu zrna cca 10–1000 µm.

Rozsah zrna	cca 10–1000 µm
Síta	⌀ 197 / 200 mm
Napájení / příkon	230 V / 50 Hz · 1100 W
Rozměry	⌀ 290 × 200 mm (bez síta)
Hmotnost	12 kg

prosévání prášků

PVTC(R)-550 · uložení vzorků

Klimatizovaná vana PVTC(R)-550

• CURING TANK • NORMATIVNÍ ULOŽENÍ

Plastová vana z PE pro normové vodní / vlhké uložení zkušebních těles. Typ PVTC-550 drží 20 °C; typ PVTR-550 umožňuje nastavení teploty.

Obsah	550 dm³
Vnitřní rozměr	1130 × 725 × 690 mm
Teplota (PVTR)	15–40 °C · ±1 °C
Napájení	220 V / 50 Hz · 1 kW
Max. zatížení	600 kg

ČSN EN 196 · uložení těles

VIB-02R · vibrační stůl

Vibrační stůl VIB-02R

• VIBRATION TABLE · BETON

Laboratorní vibrační stůl pro zhutňování 6 krychlí 150 mm nebo 3 trámců 100×100×400 mm. Elektromagnetické upínání, vibrátor EVU-500.

Napájení	3×230 / 400 V · 50 Hz · 0,4 kW
Kmitočet	48–52 Hz
Max. zatížení	100 kg
Rozměry stolu	600 × 500 × 405 mm
Hmotnost stolu	145 kg

betonové vzorky · EVU-500

VIB-03A · vibrační stolek

Vibrační stolek VIB-03A

• VIBRATION TABLE • VIBRIER TISCH

Zhutňování cementových / vápenných těles 40×40×160 mm dle ČSN EN 196-1 a EN 459-2. Elektromagnetické upínání forem, regulace amplitudy a času.

Amplituda	0,4 – 1 mm
Čas vibrace	1 s – 9 min 59 s
Napájení / příkon	220 V / 50 Hz · 250 W
Rozměry	900 × 650 × 550 mm
Hmotnost	145 kg

ČSN EN 196-1 · EN 459-2

RS-15 · rozlivový stolek

Rozlivový stolek RS-15

• FLOW TABLE • AUSBREITTISCH

Zkouška rozlivu normalizovaných malt dle ČSN EN 459-2 (15 rázů, automatické zastavení).

Deska	⌀ 300 mm
Počet rázů / doba	15 / 15 s
Výška pádu	10 mm
Napájení	220 V / 50 Hz · 100 W
Hmotnost	80 kg

ČSN EN 459-2

RSB-75 · rozliv betonu

Rozlivový stolek RSB-75E

• CONCRETE FLOW TABLE

Stanovení konzistence čerstvého betonu měřením rozlití dle EN 12350-5. Provedení E.1 / E.2 s automatickým a ručním režimem.

Deska	700 × 700 mm
Počet rázů	15
Výška pádu	40 mm
Cyklus E.1 / E.2	3,5 s / 3 s (AUTO)
Napájení	220 V / 50 Hz · 150 W

EN 12350-5

Trojforma 40×40×160

Trojforma 40 × 40 × 160

• TRIPLE MOULD • DREIFACHFORME

Přesná ocelová forma pro prizmatická zkušební tělesa cementu a malty. Patní deska pro elektromagnetické upnutí na vibrační stolek.

Vnitřní rozměry	160 ± 0,4 × 40 ± 0,1 × 40,1 ± 0,05 mm
Rovinnost	0,02 mm
Tvrdost	≥ 200 HV
Hmotnost	10 kg

ČSN EN 196-1

VIC-03A · Vicatův přístroj

Automatický Vicat VIC-03A

• VICAT APPARATUS • VICAT-GERÄT

Stanovení počátku a konce tuhnutí cementové kaše dle EN 196-3; X-Y pojezd, elektronické odměřování hloubky vpichu, až 3 vzorky ve vodní lázni.

Účel	tuhnutí cementu (EN 196-3)
Kapacita	až 3 Vicatovy prstence
Provedení	automatické · LCD / PC
Médium	voda / vzduch

ČSN EN 196-3

VIC-08 / VIC-10 AS · Vicat

Automatický Vicat VIC-08(10)AS

• AUTOMATIC VICAT · MULTI-RING

Automatický Vicatův přístroj pro větší kapacitu prstenců (8 nebo 10), s temperovanou vodní lázní 20 ± 1 °C a automatickou kalibrací.

Prstence	VIC-08AS: 8 · VIC-10AS: 10
Přesnost hloubky	± 0,2 mm
Teplota lázně	20 ± 1 °C
Napájení / příkon	220 V / 50 Hz · 800 W
Hmotnost kompletu	215 kg

ČSN EN 196-3

BS 310 - HYDRAULICKÝ ZKUŠEBNÍ LIS 300 kN

Hydraulický zkušební lis BS 310

• COMPRESSION TESTER 300 kN

Zkoušky pevnosti cementových trámečků 40×40×160 mm v tlaku a tahu ohybem dle ČSN EN 196-1.

Max. zatížení v tlaku	300 kN
Rozsah měření	6 až 300 kN
Tah ohybem	volitelně do 10 kN (BS-L10H)
Zdvih pístu	50 mm
Třída přesnosti	1
Napájení	3×400 V / 50 Hz

ČSN EN 196-1

DESTTEST 4310 - MODULÁRNÍ ZKUŠEBNÍ PRACOVIŠTĚ

Modulární zkušební pracoviště DESTTEST 4310

• MODULAR TESTING SYSTEM 4310

Komplexní 5modulová laboratorní linka pro cement a beton. Integruje přípravky pro tah ohybem, odtrhoměr P16, tlak do 300 kN a vysokokapacitní lis na krychle dle ČSN EN 196-1 a ČSN EN 12390-3.

Tlakové jednotky	300 kN a 2000/4000 kN
Tah ohybem	10 kN
Odtrh	16 kN
Řízení	Integrované průmyslové PC s automatickým řízením zkušebního cyklu
Norma	ČSN EN 196-1, ČSN EN 12390-3

ČSN EN 196-1 · ČSN EN 12390-3

MI-CM 5A - AUTOMATICKÁ MÍCHAČKA CEMENTOVÉ KAŠE

Automatická míchačka MI-CM 5A

• AUTOMATIC CEMENT MIXER

Normová planetová míchačka pro přípravu cementové malty a kaše dle ČSN EN 196-1 a ČSN EN 196-3.

Objem nádoby	5 litrů
Rychlosti lopatky	140 ot/min (oběh 62 ot/min) a 285 ot/min (oběh 125 ot/min)
Dávkování písku	Automatický zásobník
Příkon	230 V / 50 Hz, 0,75 kW

ČSN EN 196-1 · ČSN EN 196-3

LBM-75 - LABORATORNÍ MÍCHAČKA BETONU

Laboratorní míchačka betonu LBM-75

• LABORATORY PAN MIXER

Nucená talířová míchačka pro homogenní míchání zkušebních betonových směsí a malt dle ČSN EN 12390-2.

Užitný objem	75 litrů (celkový 100 l)
Pohon	Šneková převodovka
Vyprazdňování	Spodní segmentová výpusť
Příkon	3×400 V / 1,5 kW

ČSN EN 12390-2

BÖHME - ZKUŠEBNÍ BROUSICÍ STROJ

Zkušební brousicí stroj Böhme

• BÖHME ABRASION TESTER

Stanovení odolnosti proti obrusu u betonových dlaždic, desek a potěrů dle ČSN EN 1338, ČSN EN 1339 a ČSN EN 13892-3.

Průměr zkušební dráhy	750 mm
Zkušební zatížení	294 N (30 kg)
Brusivo	Umělý korund F80
Otáčky kotouče	30 ot/min (cyklus 22 otáček)

ČSN EN 1338 · 1339 · 13892-3

A-10 - NÁSYPNÝ KUŽEL / SYPNÁ HMOTNOST

Násypný kužel A-10

• APPARENT DENSITY APPARATUS

Zkouška objemové sypné hmotnosti suchých směsí a sypkých materiálů dle příslušných technických norem.

Objem zkušební nádoby	1 000 ml
Úhel násypky	60°
Výtokový otvor	ø 10 mm
Provedení	Nerezová ocel s uzavíracím ventilem

sypná / objemová hmotnost

ETR / ETR 2021 - DIGITÁLNÍ TEPLOTNÍ REGULÁTOR

Digitální teplotní regulátor ETR / ETR 2021

• DIGITAL TEMPERATURE CONTROLLER

Přesná PID regulace a digitální monitoring teploty vodních temperovacích lázní na 20,0 °C ± 1,0 °C dle ČSN EN 196-1.

Řídicí algoritmus	Mikroprocesorový PID
Měřicí prvek	Čidlo Pt100 třídy A
Spínací výkon	až 3,5 kW
Rozhraní	Digitální displej s alarmem mezních hodnot

ČSN EN 196-1 · 20,0 °C ± 1,0 °C

CH-2 - ZKUŠEBNÍ KLEŠTĚ LE CHATELIER

Zkušební kleště Le Chatelier CH-2

• LE CHATELIER MOULDS & CLAMPS

Stanovení objemové stálosti cementu vařením dle ČSN EN 196-3.

Materiál	Pružinová fosforbronzová / mosazná objímka
Průměr kroužku	ø 30 mm, výška 30 mm
Délka ručiček	165 mm
Měřicí rozsah	Roztažení hrotů v mm

ČSN EN 196-3

UK-15 - UKLÁDACÍ KOŠ NA VZORKY

Ukládací koš na vzorky UK-15

• SAMPLE STORAGE BASKET

Nerezový/komaxitový drátěný koš pro ukládání 3 ks zkušebních těles 40×40×160 mm do temperovací vodní lázně dle výkresu V-00065-000 a ČSN EN 196-1.

Rozměry	160 × 129 × 343 mm
Materiál	Ocelový drát ø 6 mm s bílým práškovým lakem
Kapacita	3 zkušební komory
Provedení	Vyvýšené manipulační madlo

ČSN EN 196-1 · V-00065-000

VIB-02 & VIB-04 - VIBRAČNÍ STOLY

Vibrační stoly VIB-02 & VIB-04

• VIBRATING TABLES

Zhutňování zkušebních vzorků v jedno- i vícemístných formách dle norem zkoušení malt a betonů.

Rozměry desek	VIB-02 (kompaktní pro 1–2 formy), VIB-04 (rozšířená plocha s pneumatickým upínáním)
Frekvence	50 Hz (3000 kmitů/min)
Amplituda	0,35 až 0,5 mm

zhutňování forem · VIB-02 / VIB-04
